Production Engineering Standard

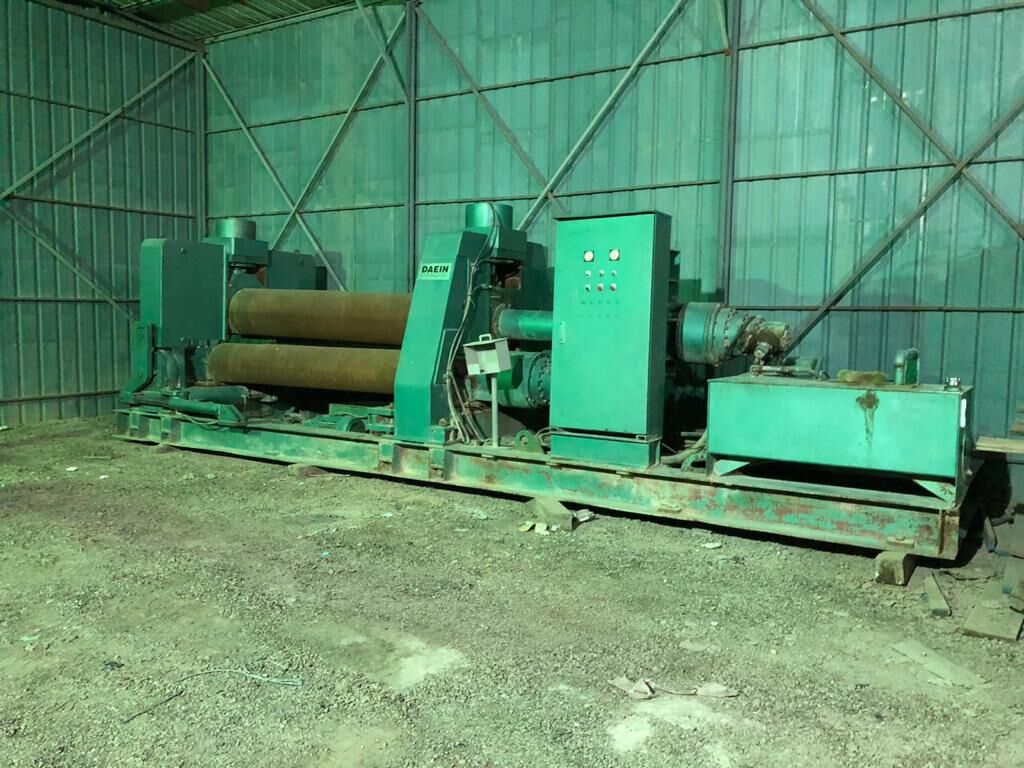

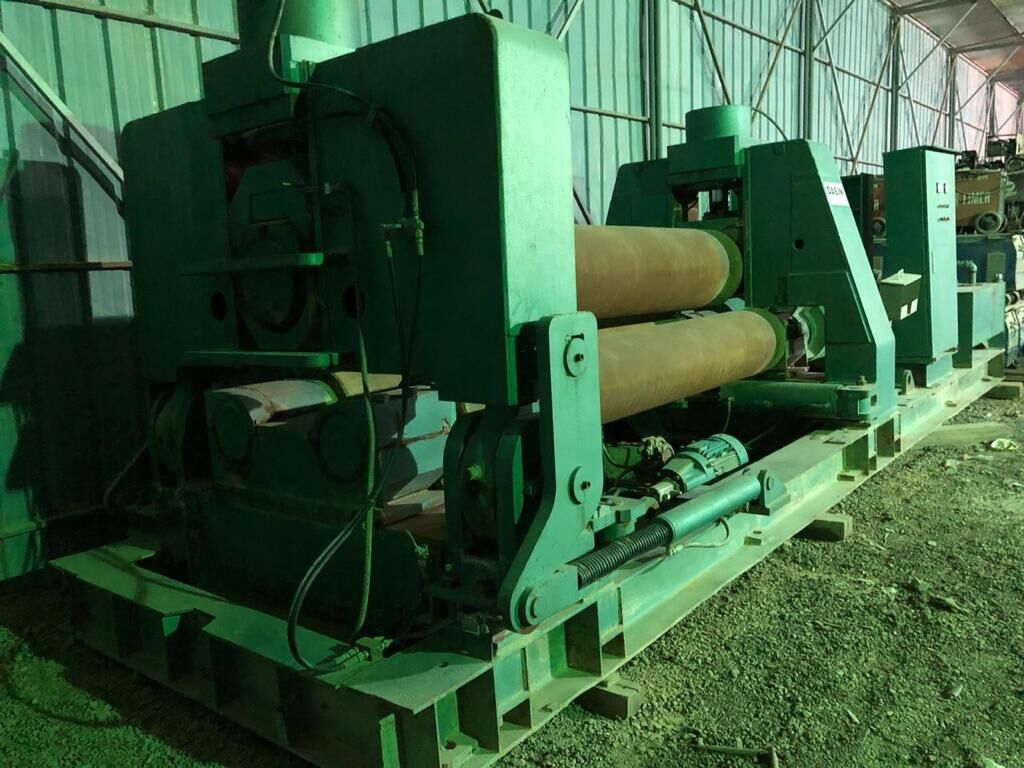

Technical Specifications for Bending Roll M/C
Diameter of top upper roll: Ø520 mm
Diameter of lower middle roll: Ø550 mm
Diameter of side roll: Ø500 mm
Bending speed: 2500 mm/min
Working pressure: 200 kg/cm2
Maximum bending pressure: 250 kg/cm2
Maximum driving pressure: 250 kg/cm2
Hydraulic pump (2 units): 130 liter
Hydraulic drive motor: 125 hp / 4p
Side cylinder: Ø200 ST 500 mm
Tilting cylinder: Ø100 ST 600 mm
Center cylinder: Ø250 ST 150 mm
Length: 7,100 mm
Width: 3,000 mm
Height: 3,250 mm
Weight: 47,000 kg
Oil tank capacity: 800 liter
Power voltage: 440V / 3 phase
Prices are negotiable
**ماكينة ثني الصفائح المعدنية (BENDING ROLLER)**
**المواصفات الفنية القياسية لماكينة الثني – قسم الإنتاج الهندسي**
- قطر الرول العلوي: Ø520 مم
- قطر الرول الأوسط السفلي: Ø550 مم
- قطر الرول الجانبي: Ø500 مم
- سرعة الثني: 2500 مم/دقيقة
- ضغط التشغيل: 200 كجم/سم²
- أقصى ضغط للثني: 250 كجم/سم²
- أقصى ضغط تشغيل: 250 كجم/سم²
- المضخة الهيدروليكية: عدد 2، سعة 130 لتر
- محرك التشغيل الهيدروليكي: 125 حصان / 4 أقطاب
- أسطوانة الجانب: Ø200، شوط 500 مم
- أسطوانة الإمالة: Ø100، شوط 600 مم
- الأسطوانة المركزية: Ø250، شوط 150 مم
- الطول: 7,100 مم
- العرض: 3,000 مم
- الارتفاع: 3,250 مم
- الوزن: 47,000 كجم
- سعة خزان الزيت: 800 لتر
- جهد الكهرباء: 440 فولت / ثلاثي الطور
**السعر قابل للتفاوض.**
